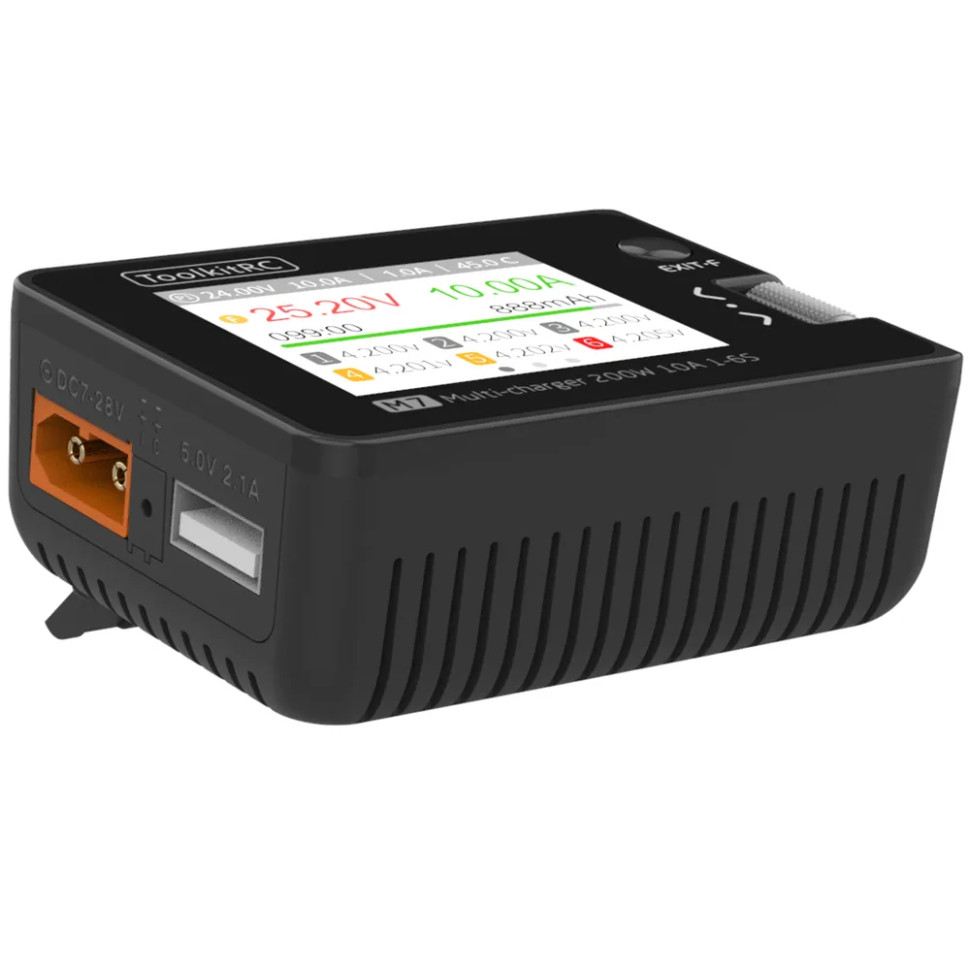

Зарядное устройство ToolkitRC M7 (DC 200 Вт)

Самое маленькое зарядное устройство для FPV батареи.

ToolkitRC M7 — компактное, высокопроизводительное решение для зарядки, тестирования и обслуживания FPV-аккумуляторов. Это зарядное устройство сочетает в себе максимальную мощность до 200 Вт и ток до 10 А при подключении 7-28 В, поддержку широкого спектра аккумуляторных технологий (LiPo, LiHV, LiFe, Li-ion, NiMH, Pb) с количеством ячеек до 6S для литиевых и даже до 16S для NiMH, высокую точность балансировки (до 400 мА при 2-6S) и многофункциональный интерфейс с цветным IPS-экраном 2″. При весе всего 90 г и размерах 73×51×27 мм это устройство позволяет заряжать и обслуживать аккумуляторы прямо на полевой станции или в мастерской, обеспечивая профессиональный уровень контроля и эффективности.

Сочетание компактного корпуса и мощности.

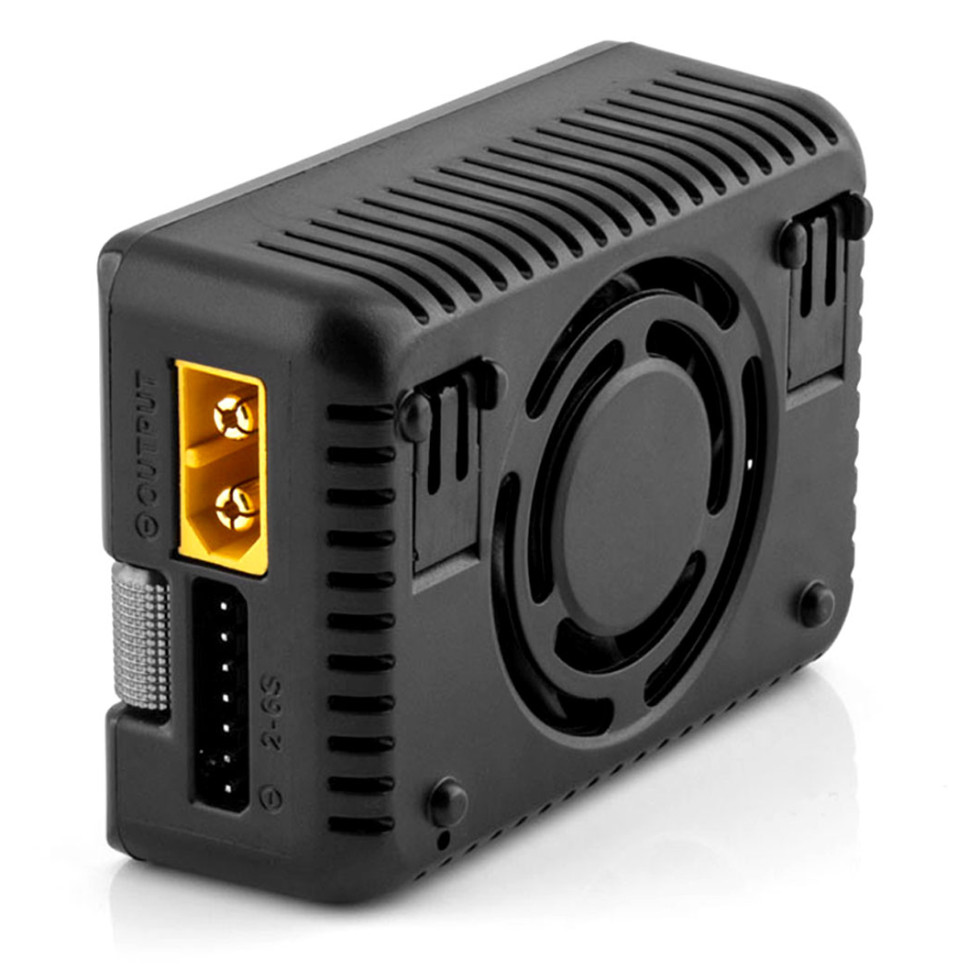

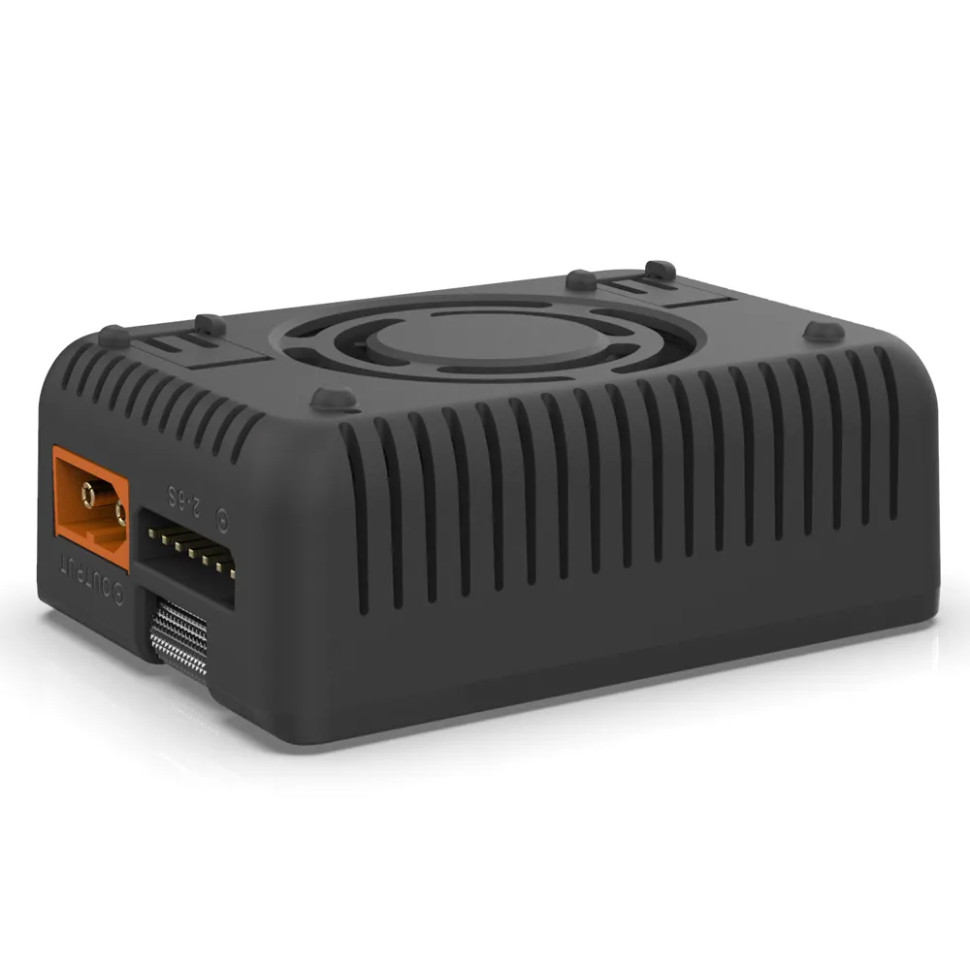

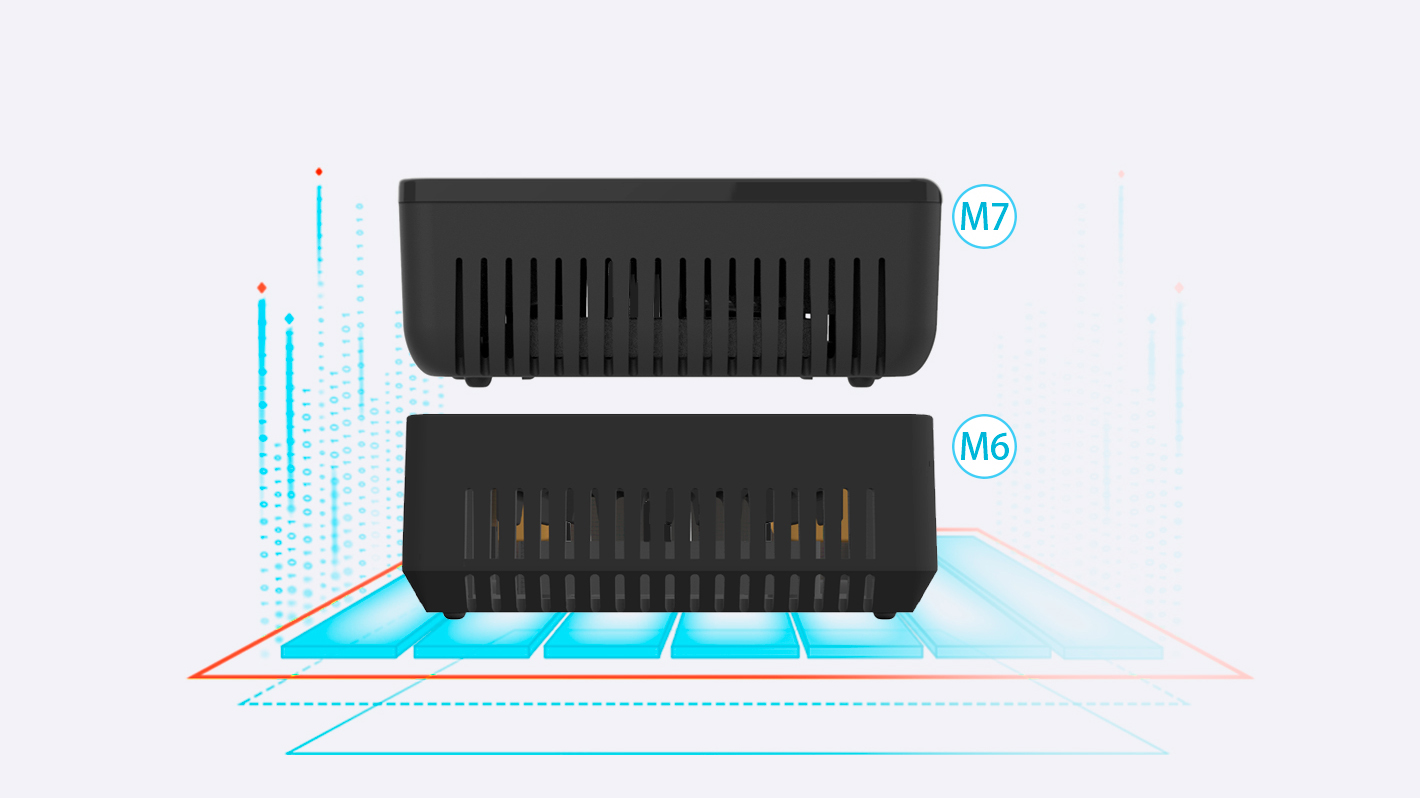

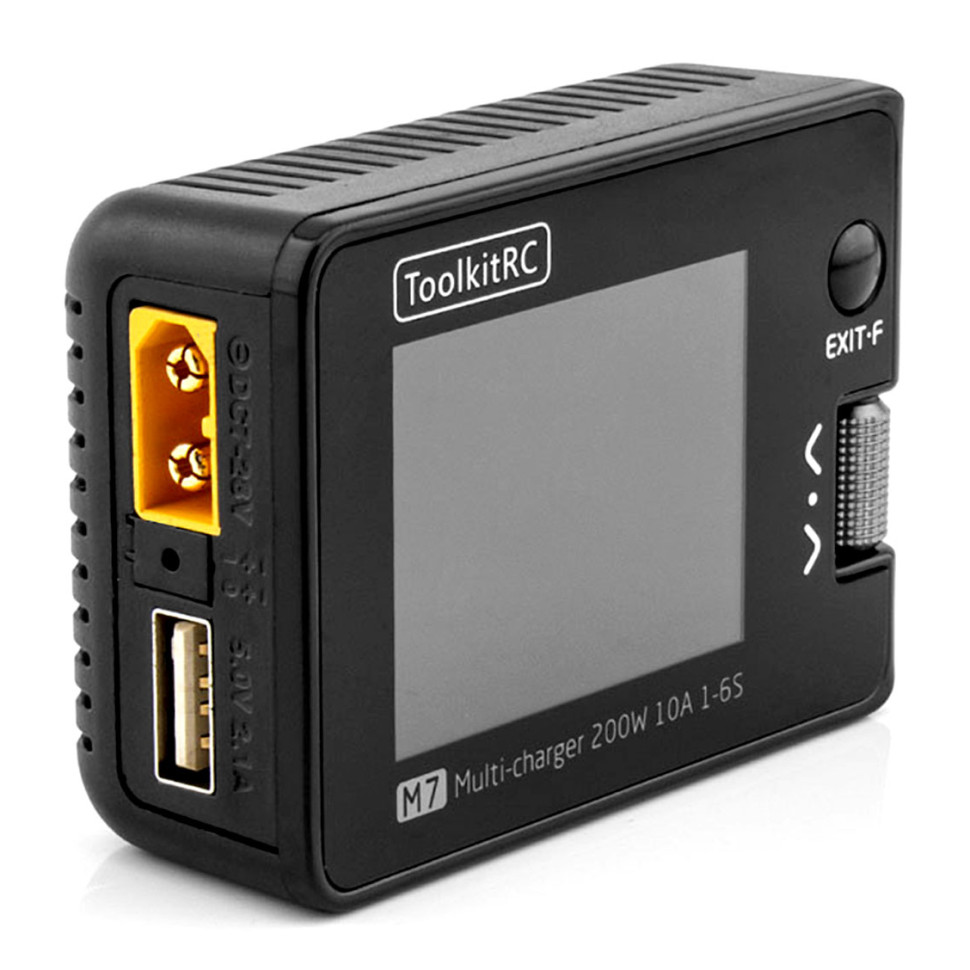

Зарядное устройство ToolkitRC M7 имеет размеры всего 73 × 51 × 27 мм и вес около 90 г. Такие габариты позволяют иметь его под рукой как портативное решение — оно легко помещается в рюкзаке или контейнере для полевой работы, не занимая много места и не добавляя значительного веса к комплекту. В условиях, когда важна мобильность — например, во время полевых FPV-вылетов, сервиса аккумуляторов на выезде или работы в мастерской с ограниченным пространством — компактность M7 становится значительным преимуществом. Вам не нужно переносить большие зарядные станции или выделять отдельное рабочее место — M7 можно легко интегрировать в существующий сет-ап без дополнительных затрат на пространство. Несмотря на скромные внешние размеры, M7 предлагает 200 Вт мощности на зарядку и до 10 А тока — то есть малоформатное решение с реальными возможностями, которое не выглядит как компромисс, а действительно дотягивает до задач профессионального уровня.

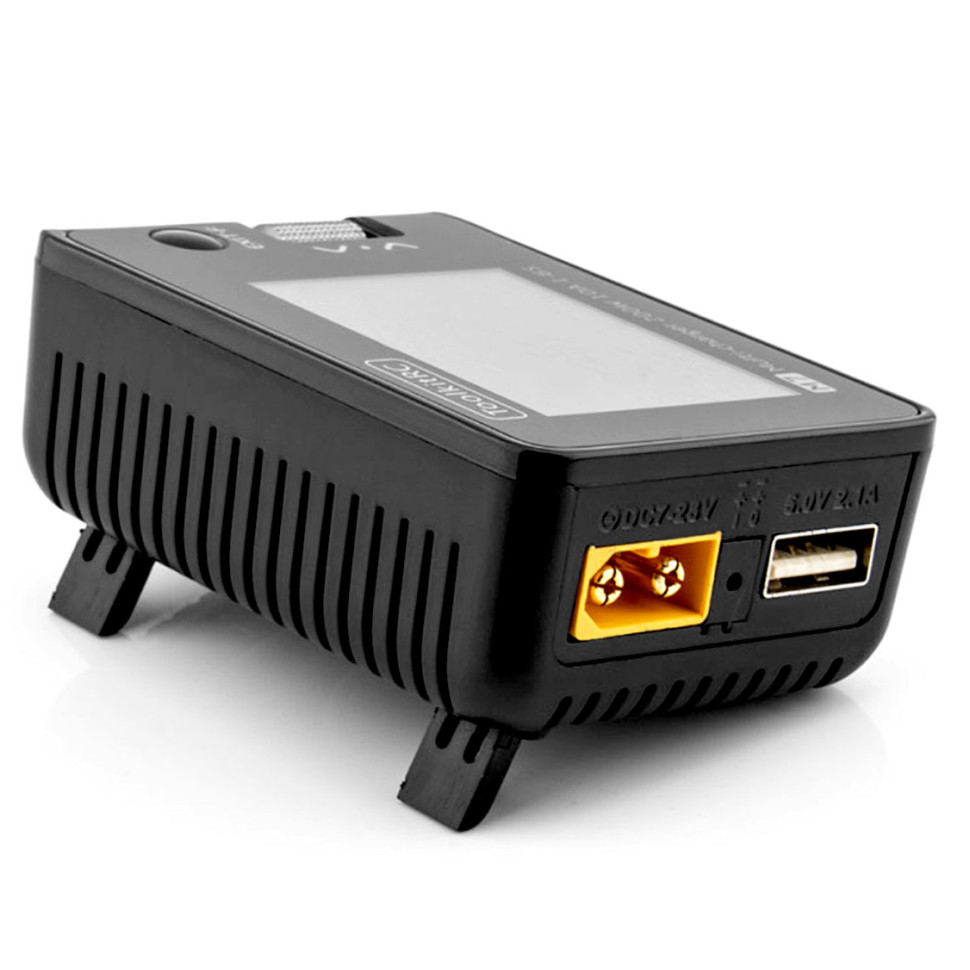

Устройство ToolkitRC M7 не имеет встроенного блока питания (AC-адаптера) — оно предназначено для работы только от внешнего источника постоянного тока (DC) в диапазоне 7–28 В. Это означает, что для зарядки аккумуляторов вы должны подключить внешний блок питания или аккумуляторную батарею, соответствующую указанным параметрам, перед началом работы.

В практическом применении это дает некоторые преимущества: уменьшенный вес самого зарядного устройства, более компактный корпус, меньшее нагревание от встроенного трансформатора. Однако это также накладывает требования: необходимо обеспечить надежный источник питания, способный подавать стабильное напряжение, нужен кабель XT60 или другой подходящий разъем, а также учесть, что зарядное устройство не подключается напрямую к сети 230 В без адаптера.

Фирменный интерфейс управления.

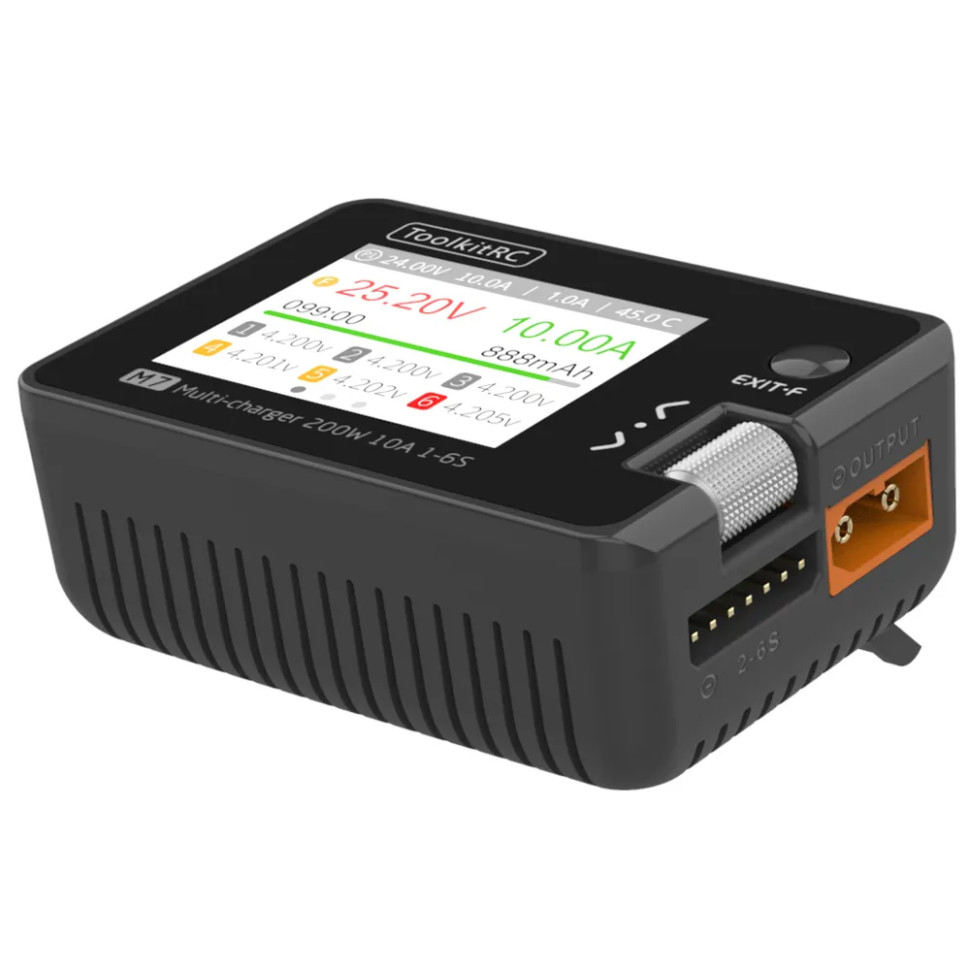

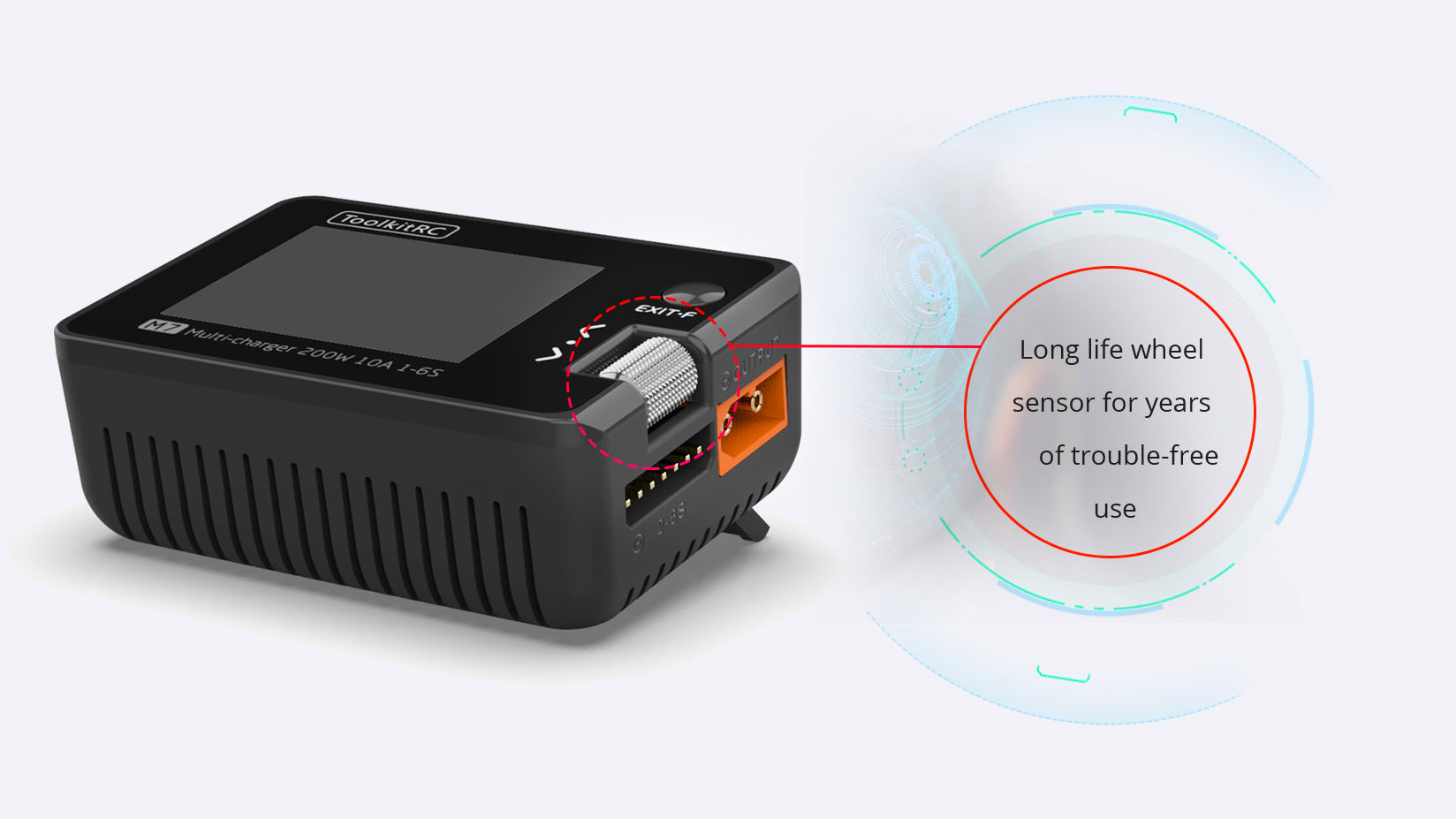

В зарядном устройстве реализован интуитивный и одновременно многофункциональный интерфейс управления, который сочетает в себе минимализм в работе и глубину настроек. В центре панели расположено колесо-прокрутка (Scroll Wheel), которое позволяет поворачивать влево или вправо для навигации по меню и коротко нажимать (OK) для подтверждения выбора. Одновременно присутствует кнопка [Exit], которая возвращает в предыдущее меню или вызывает дополнительное меню функций при длительном нажатии.

Возможности настройки.

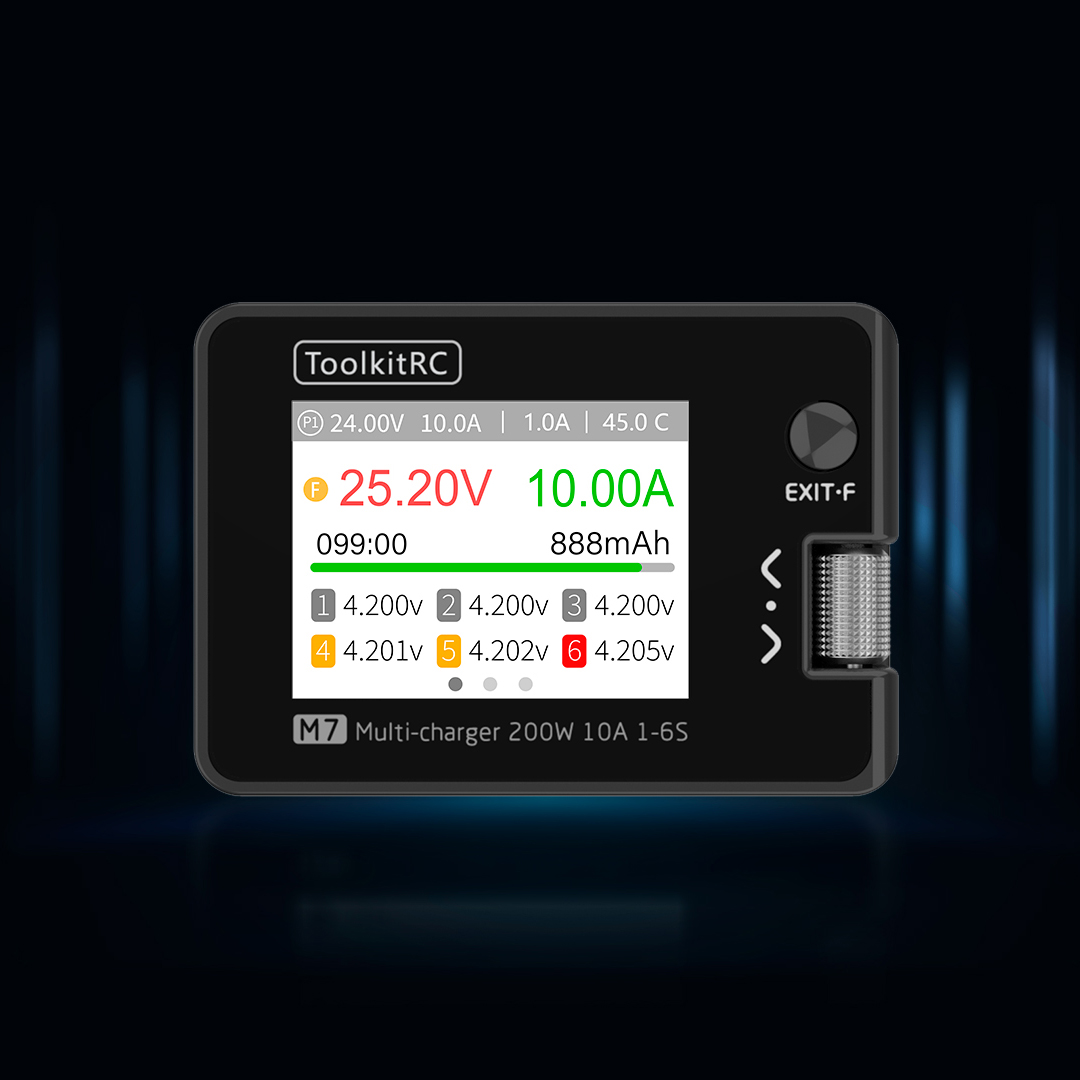

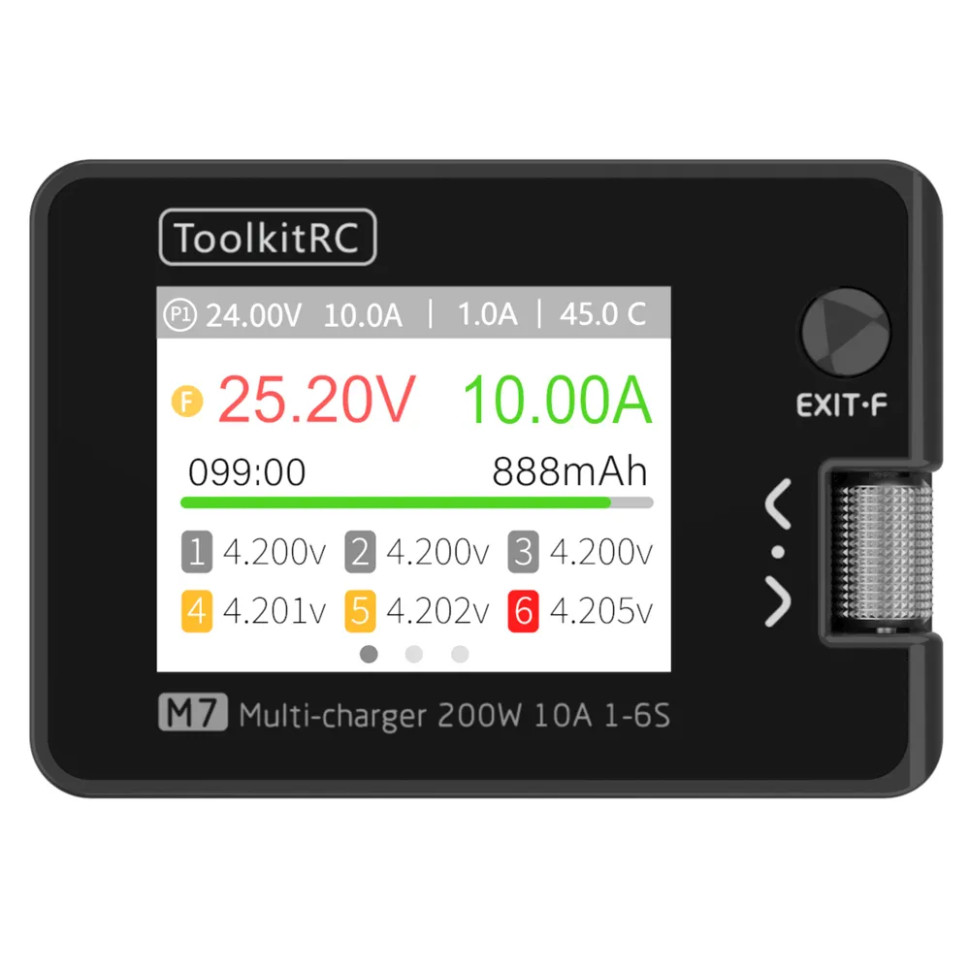

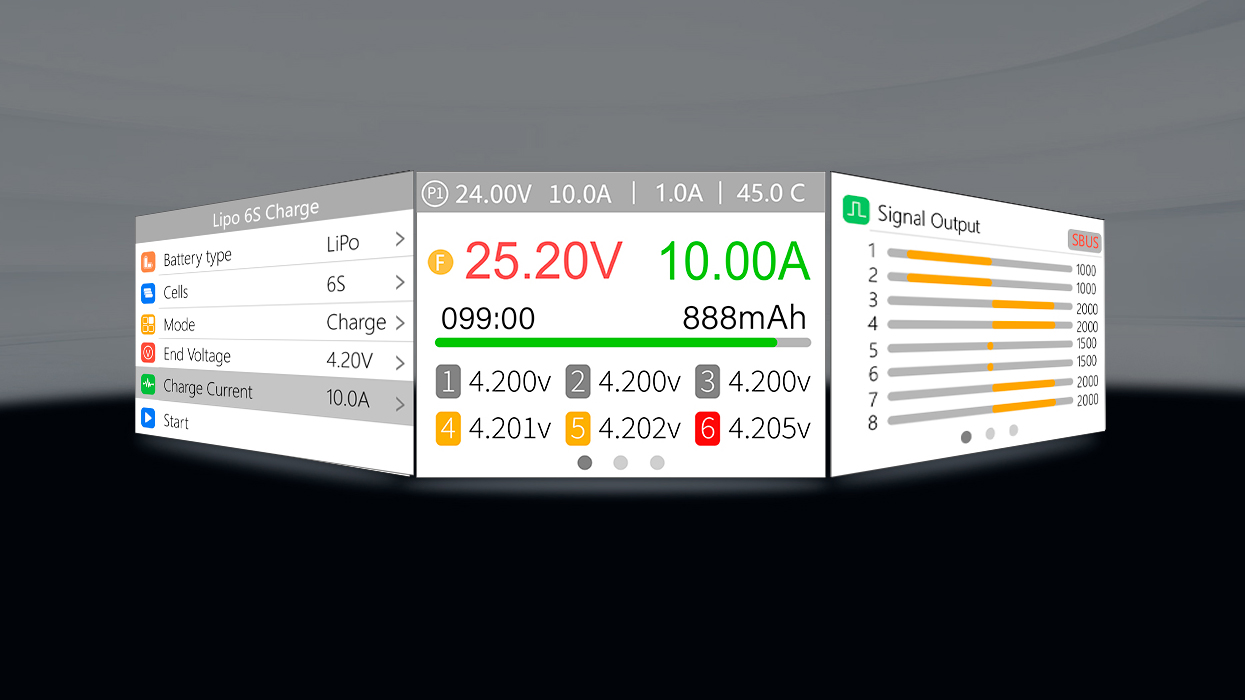

Меню построено просто: основной экран показывает ключевые параметры аккумулятора — тип, количество ячеек, режим работы, установленный ток или напряжение, а также состояние балансировки. Переключение между вкладками осуществляется поворотом колеса, подтверждение — коротким нажатием. Для доступа к вспомогательным функциям, таким как измерение внутреннего сопротивления или тестирование сигналов, нужно долго удерживать кнопку [Exit], после чего колесо позволяет выбрать нужную функцию из списка. Интерфейс также поддерживает создание до 32 профилей батарей, что позволяет настраивать зарядку различных аккумуляторов быстро, без повторного ввода параметров. Колесо позволяет выбрать существующий профиль или создать новый, затем задать тип батареи, число ячеек, конечное напряжение и ток заряда — все это без необходимости подключения к внешнему устройству.

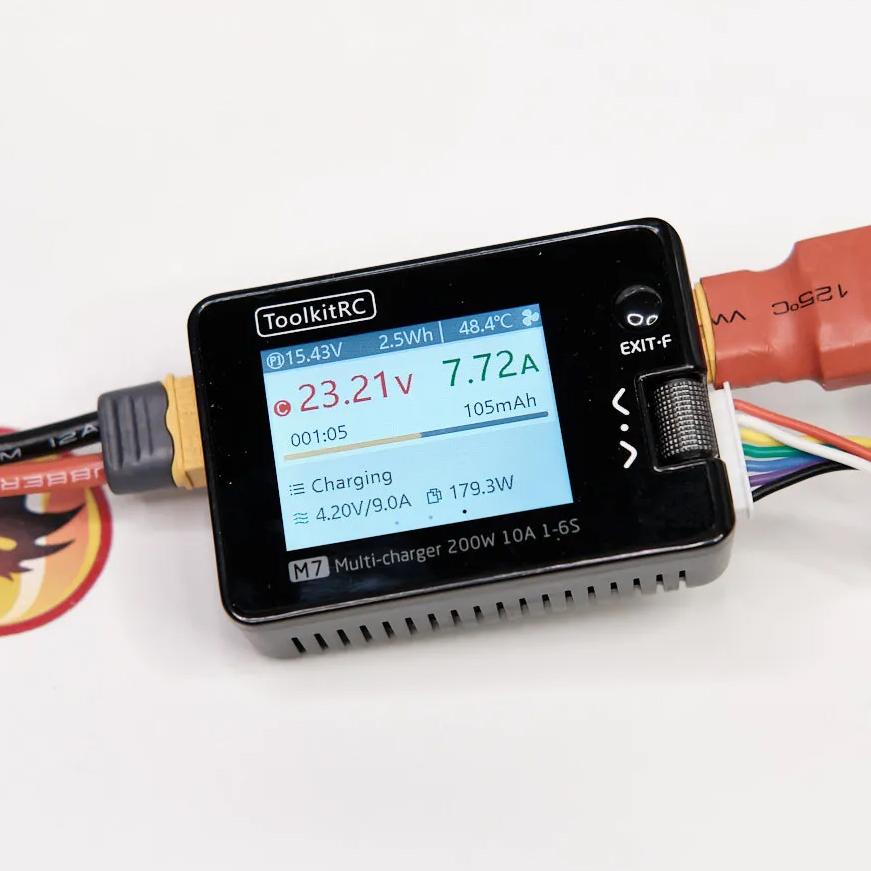

Особое внимание уделено удобству полевого использования: колесо прокрутки в сочетании с большим IPS-дисплеем позволяют оперативно изменять параметры даже под ярким солнцем, а логика меню — четкая, без лишних вкладок. Благодаря этому управление зарядкой становится быстрым и эффективным — от выбора батареи до запуска режима зарядки или разрядки.

Изменение и диагностика батарей.

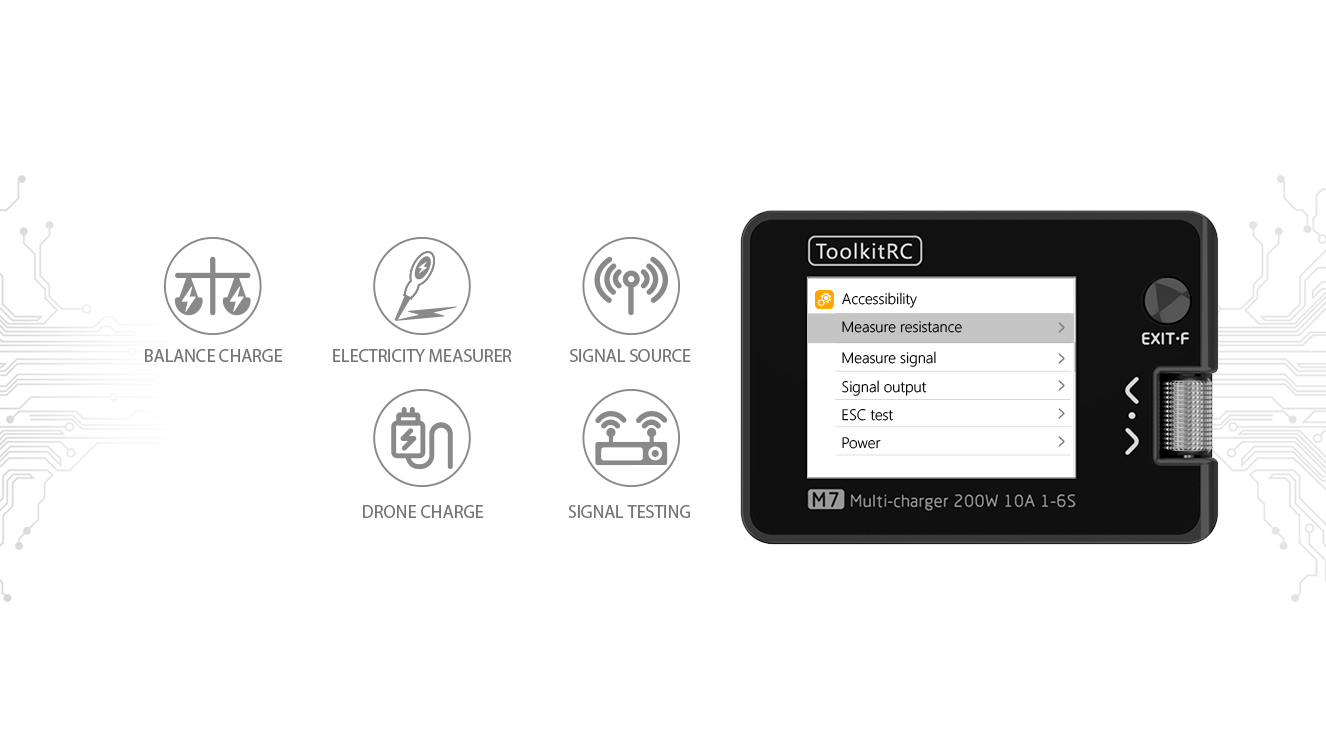

Устройство M7 поддерживает целый набор измерительных режимов, значительно расширяющих его применение за пределами просто зарядки аккумуляторов. В меню Accessibility можно получить доступ к функциям Measure Resistance, Measure Signal, Signal Output, ESC Test и Power Supply.

Функция измерения внутреннего сопротивления (Internal Resistance) позволяет выяснить состояние отдельных элементов батареи через показатели от 1 до 99 мОм для конфигураций 1-6S.

Функция измерения сигнала (Measure Signal) позволяет выбрать тип сигнала – PWM, PPM или SBUS – и просмотреть его параметры: ширину импульса, частоту, количество каналов (до 16 каналов для SBUS).

Режим Signal Output превращает зарядку в генератор сигналов: можно настроить тип сигнала, изменять вручную или автоматически параметры импульсов, устанавливать диапазон 500–2500 мкс для PWM или 880–2200 мкс для PPM/SBUS, а также частоту от 20 до 100 Гц (00 Гц) SBUS).

Функция Voltage Checker позволяет подключить балансировочный провод и получить показатели напряжений отдельных ячеек и общей батареи (1.0–5.0 В на элемент для 1–6S).
